Réparation/maintenance d’un Minolta X500 (monture MD) / Servicing/repairing an X500 Minolta (MD mount).

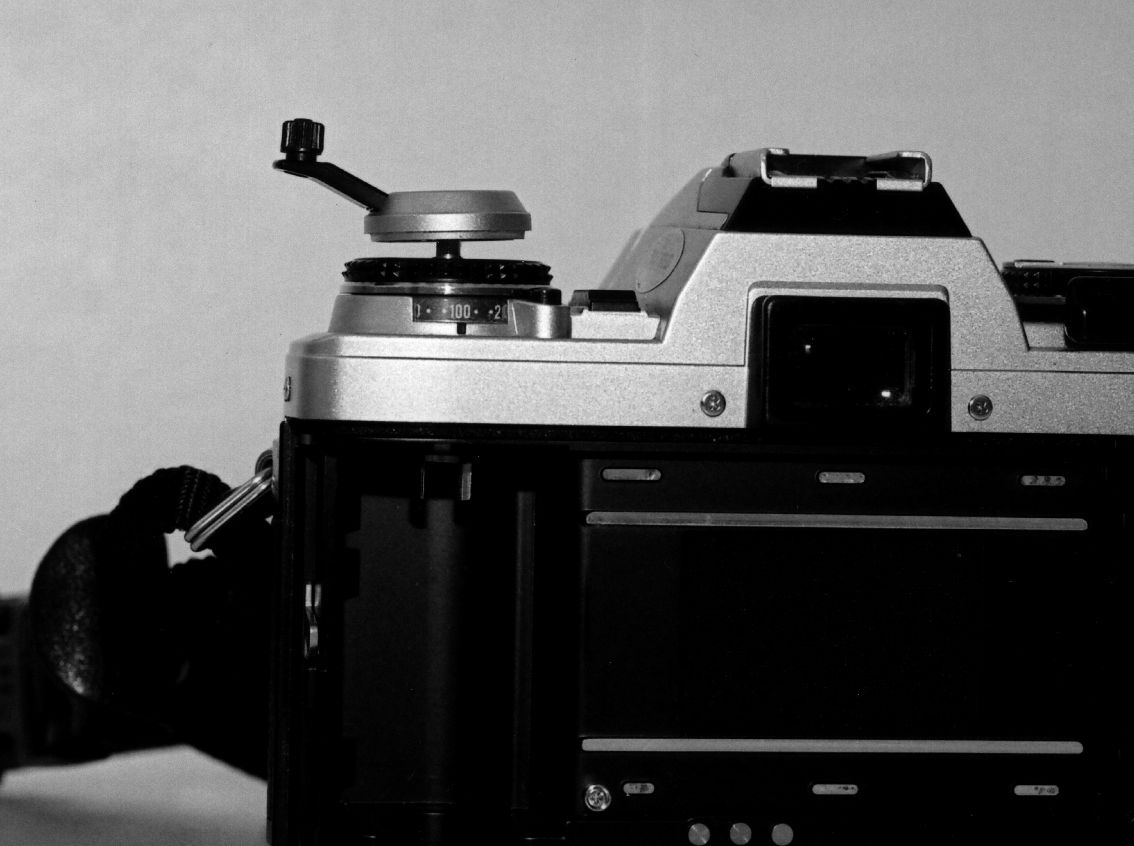

Symptôme : au bout de quinze-vingt ans, le barillet de sélection de sensibilité (dans l’axe de la manivelle) se déglingue. Que faire ? il existe deux solutions.

  1. Renoncer au posemètre intégré et resortir la cellule à main. Et encore, la manivelle ne peut pas toujours être rentrée aprés mise-en-place du film.
  2. Se munir d’un tournevis très fin et de pinces brucelles bien pointues, et faire ce qui suit.

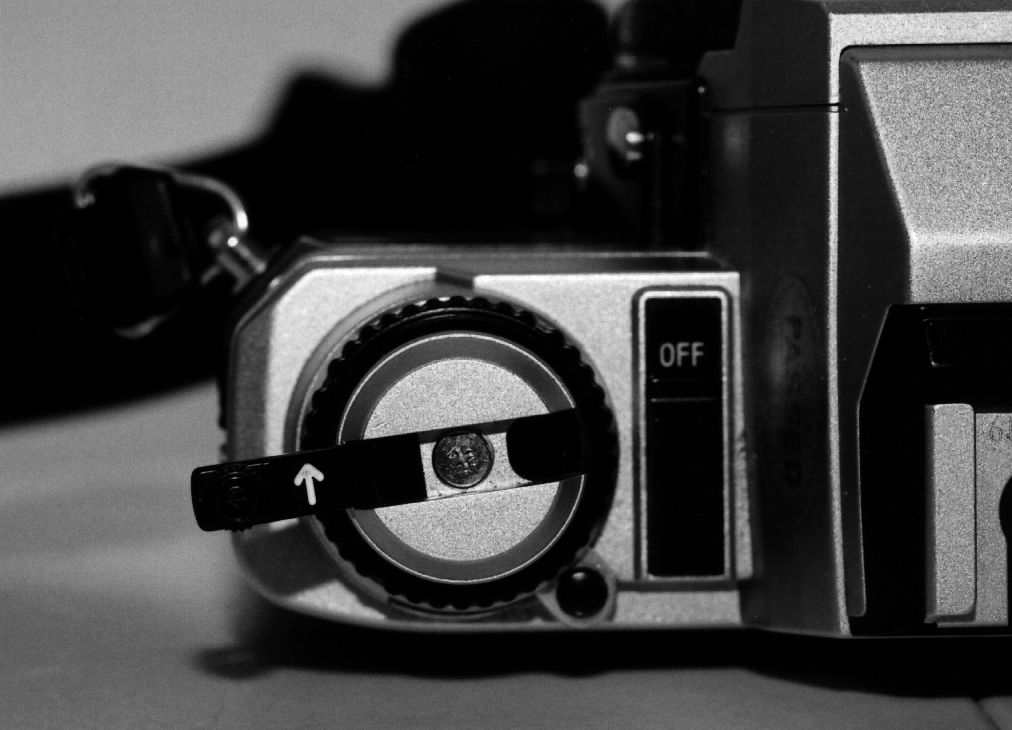

Déplier puis tenir ferme la manivelle, et retirer la petite vis qui se trouve en son centre.

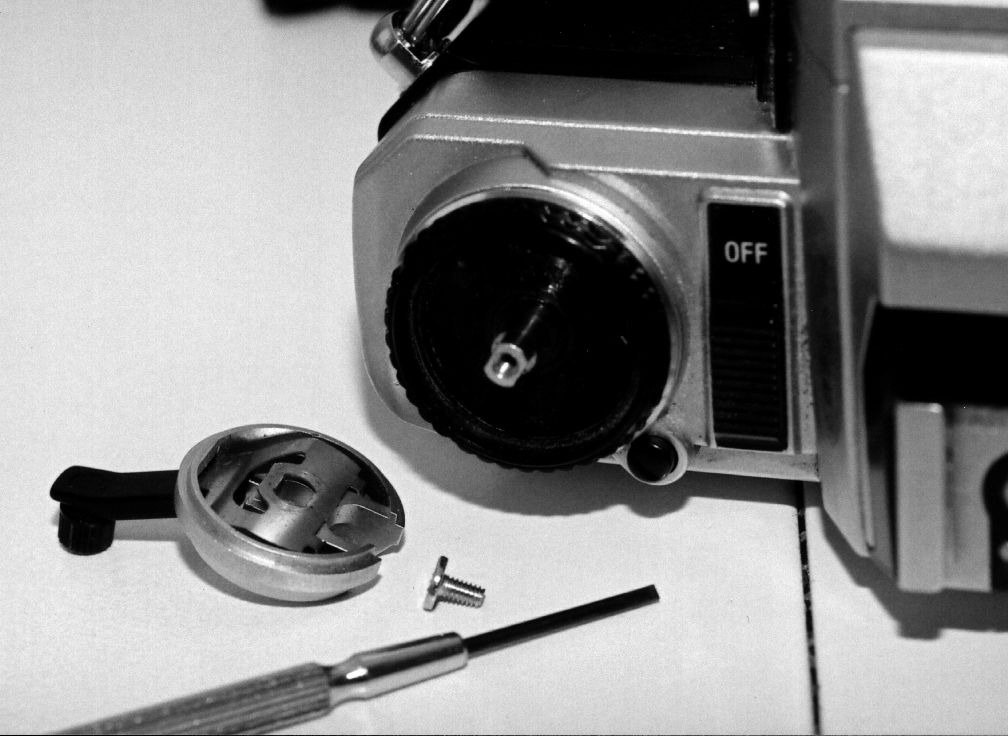

La vis ôtée, extraire l’ensemble de la manivelle, retenue par une languette formant ressort.

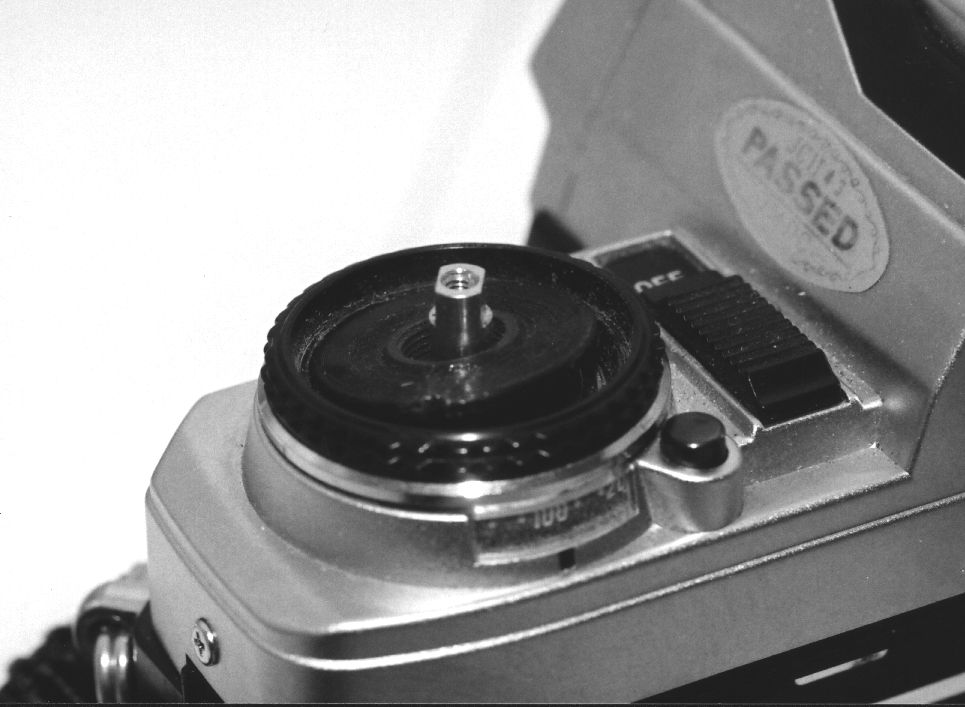

On voit alors la cause du problême : le boulon en matériau synthétique noir se dévisse très lentement mais inéluctablement.

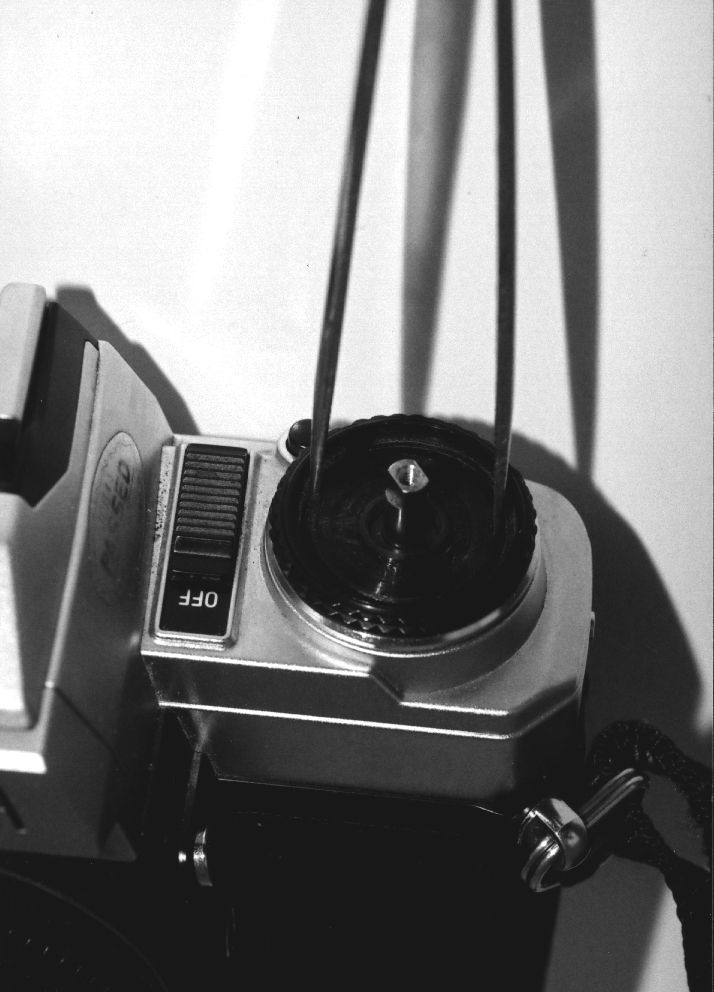

Remettre d’aplomb l’objet du délit, puis le revisser posément et bien à fond (mais sans bestialité, c’est du polycarbonate japonais, pas de l’acier forgé du Creusot). Ne restera plus alors qu’à remonter la manivelle.

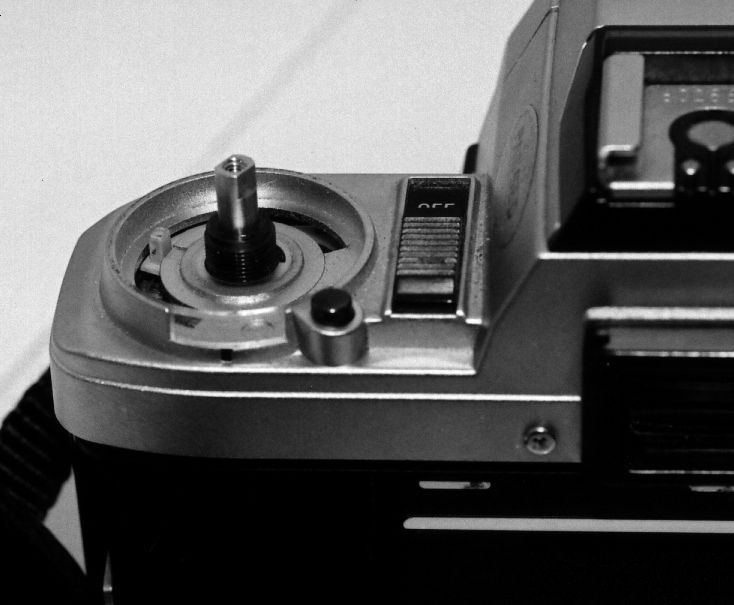

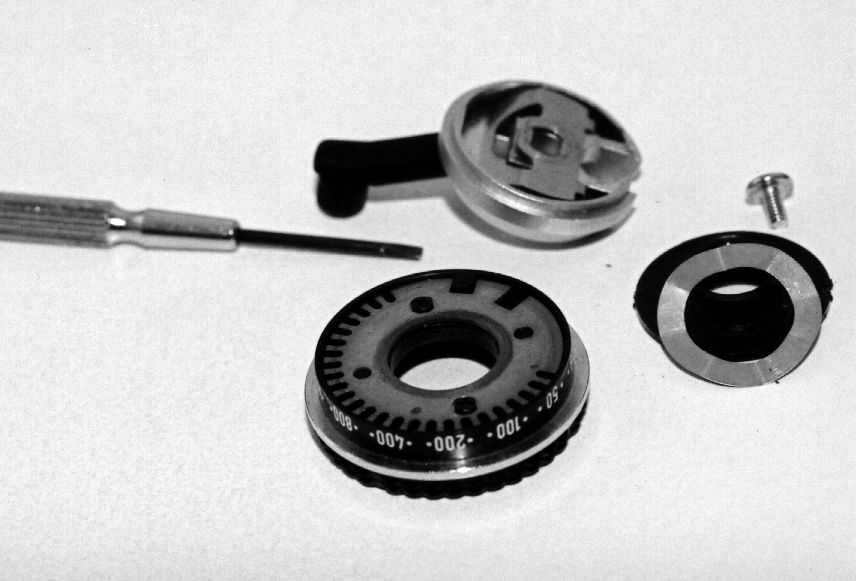

Pour les curieux, voici ce qui se trouve juste dessous.
